Survey Georadar Pemetaan Utilitas Yang Efektif Dan Efisien

Apa itu Survey Georadar?

Survey Georadar, atau Ground Penetrating Radar (GPR), adalah salah satu metode geofisika yang sangat efektif untuk mendeteksi objek bawah permukaan. Metode ini memanfaatkan gelombang elektromagnetik untuk memetakan dan mengidentifikasi fitur bawah tanah seperti pipa air, saluran gas, dan kabel listrik tanpa perlu penggalian.

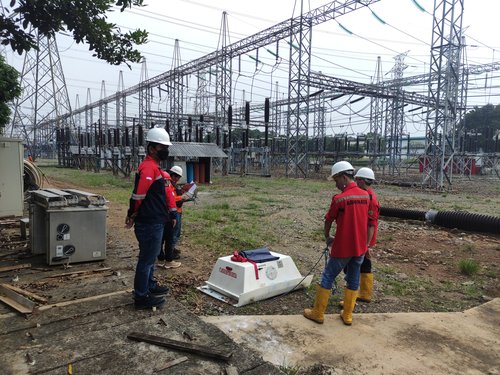

Alat Ground Penetrating Radar (GPR) sedang digunakan di lapangan area Gardu induk.

Bagaimana Cara Kerja GPR?

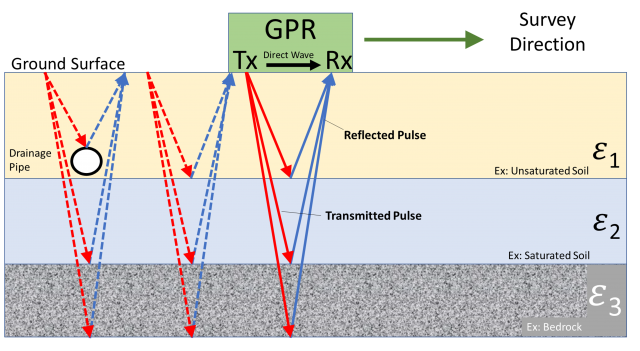

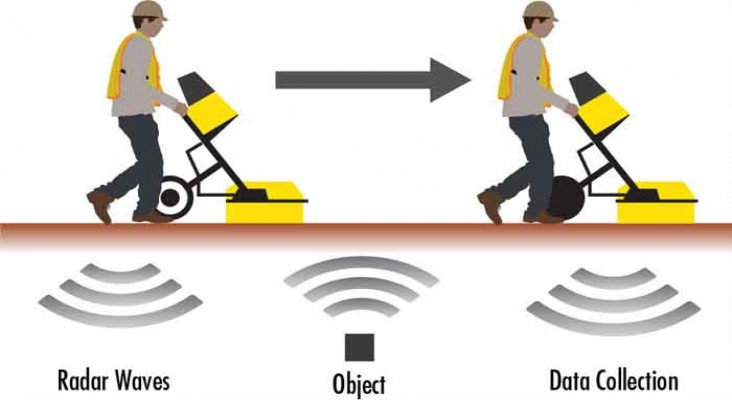

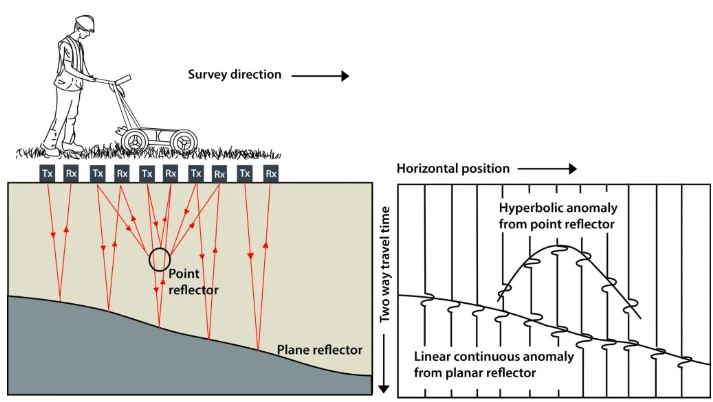

GPR bekerja dengan mengirimkan gelombang elektromagnetik frekuensi tinggi ke dalam tanah melalui antena. Gelombang ini kemudian memantul kembali ke permukaan ketika mengenai objek atau lapisan bawah tanah yang berbeda. Pantulan ini ditangkap oleh unit kontrol yang kemudian memproses data menjadi gambar radargram yang dapat diinterpretasikan.

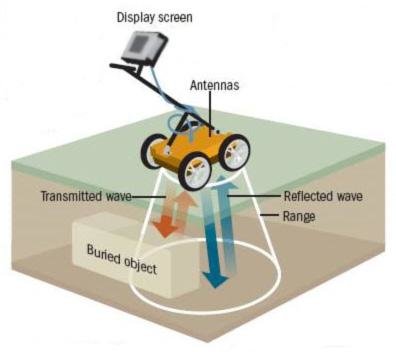

Komponen Utama GPR

• Antena: Mengirimkan dan menerima gelombang elektromagnetik.
• Unit Kontrol: Merekam pantulan gelombang dan memproses data.

Komponen Utama Ground Penetrating Radar (GPR).

Non-Destruktif dan Ramah Lingkungan

Survey Georadar memungkinkan deteksi utilitas tanpa perlu penggalian, sehingga tidak merusak permukaan tanah dan mengurangi dampak lingkungan.

Efisien dan Cepat

Dengan GPR, data dapat dikumpulkan dengan cepat, memungkinkan pemetaan dan penentuan lokasi utilitas dalam waktu singkat.

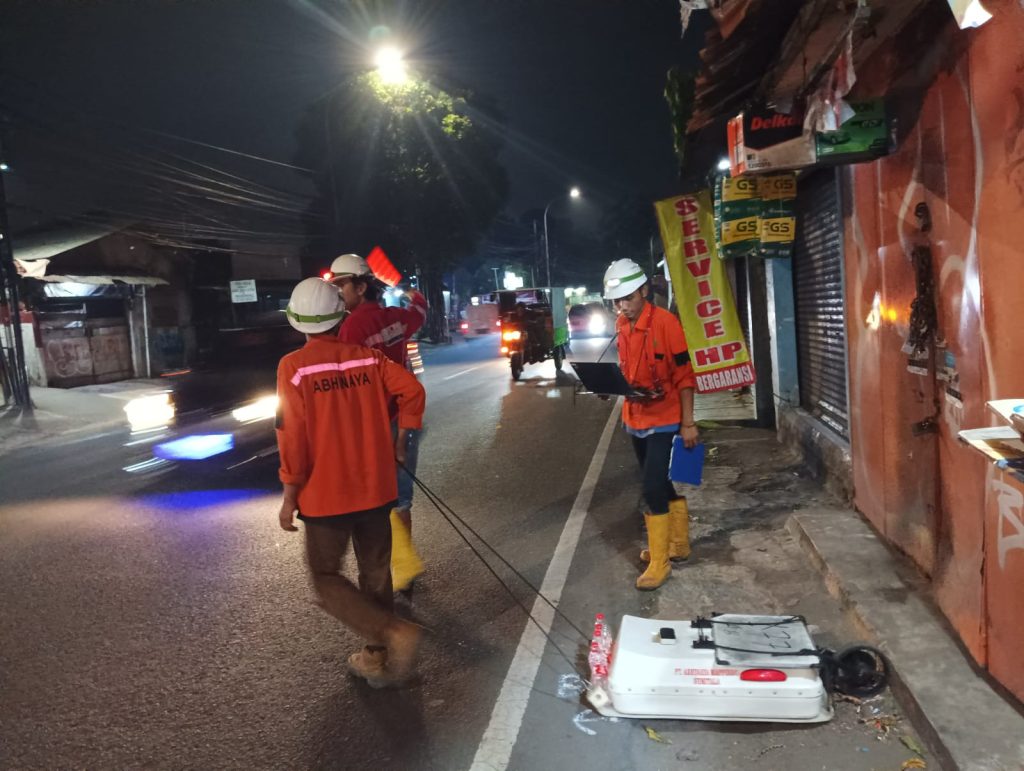

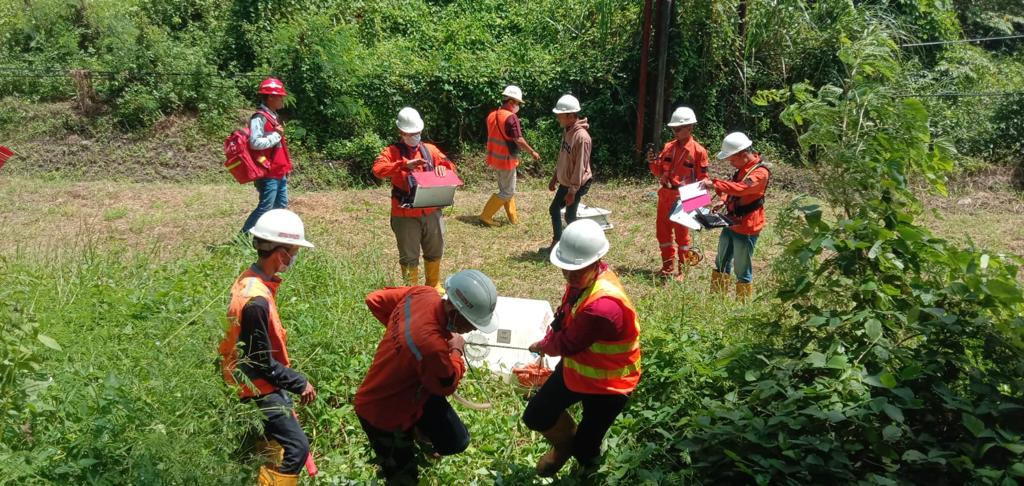

Survey Georadar. Project KCIC Jakarta – Bandung. Abhinaya Coorporation

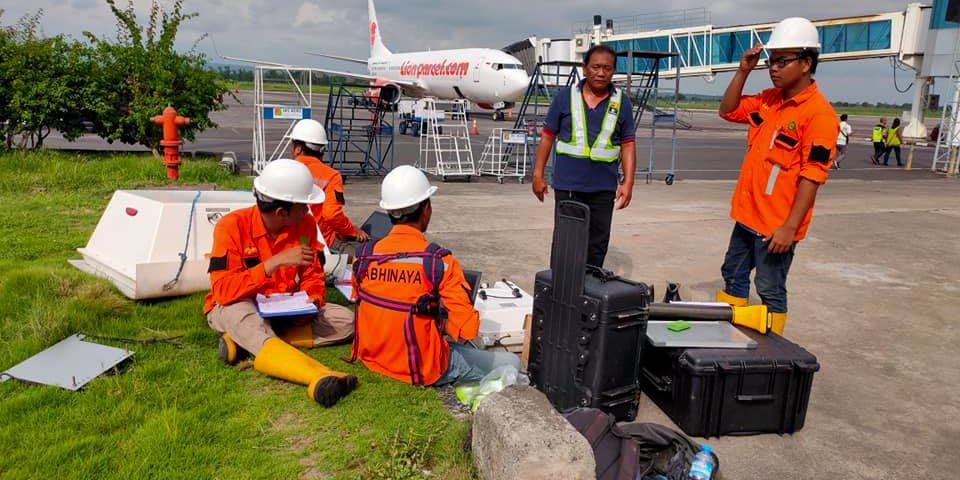

Survey Georadar. Project Bandara Internasional Lombok. Abhinaya Coorporation

Survey Georadar. Project Jakarta Sewerage System. Abhinaya Coorporation

Survey Georadar. Project SPAM  Umbulan. Abhinaya Coorporation

Survey Georadar. Project SPAM  Buaran. Abhinaya Coorporation

Beberapa faktor yang mempengaruhi keakuratan deteksi Georadar meliputi :

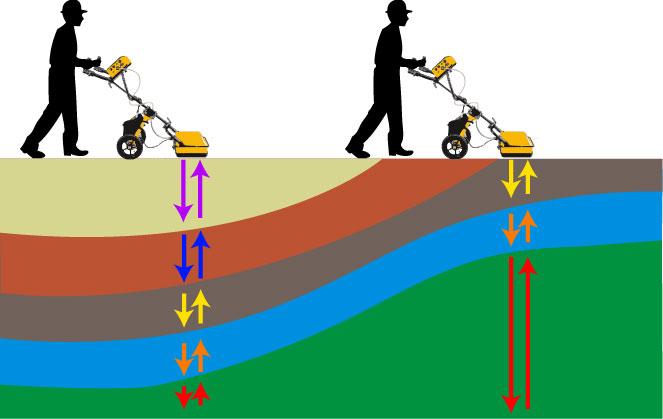

Kondisi Tanah

Tanah basah atau padat cenderung menghasilkan pantulan yang lebih lemah, sehingga mempersulit deteksi utilitas.

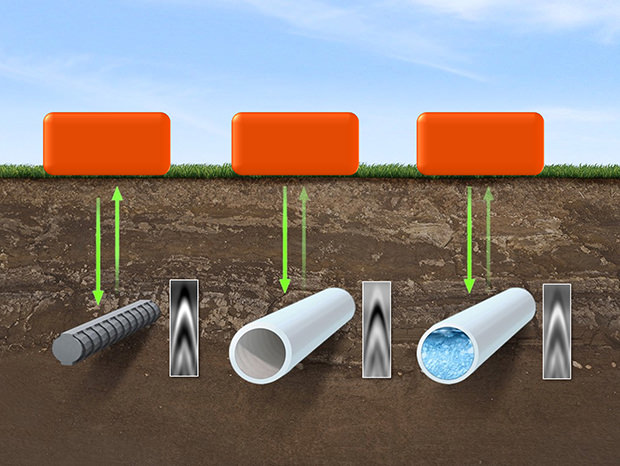

Material Utilitas

Utilitas logam memberikan pantulan gelombang  yang lebih kuat dibandingkan utilitas dari plastik, karena logam merupakan penghantar listrik yang lebih baik.

Pengaturan Frekuensi GPR

Frekuensi yang lebih rendah dapat menembus lebih dalam ke tanah, tetapi dengan resolusi lebih rendah. Sebaliknya, frekuensi yang lebih tinggi memberikan resolusi lebih tinggi namun penetrasi yang kurang dalam.

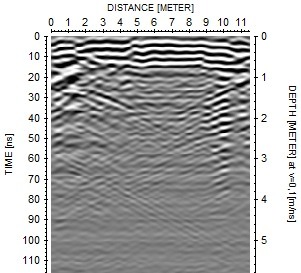

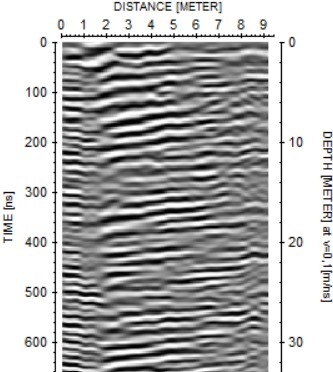

                                          Radargram 100 MHz                                                                                                       Radargram 250 MHz

Kedalaman Utilitas

Semakin dalam utilitas tertanam, semakin sulit untuk mendeteksinya karena lemahnya pantulan gelombang yang kembali ke permukaan.

Keahlian Operator

Pengalaman dan keahlian operator sangat penting untuk mendapatkan hasil yang akurat dari GPR.

                                                                                      Sertifikat Operator Ground Penetrating Radar ( GPR ). Abhinaya Coorporation

Survey Georadar dengan GPR adalah metode yang sangat efektif dan efisien untuk mendeteksi utilitas bawah tanah. Meskipun memiliki beberapa keterbatasan, keunggulan yang ditawarkan oleh GPR membuatnya menjadi alat yang sangat berharga dalam pemetaan dan pengelolaan utilitas bawah tanah.
